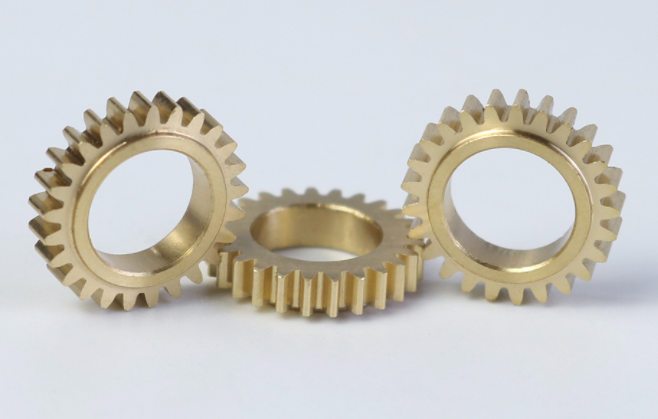

Usinage CNC professionnel d'engrenages en laiton : transmission de précision, durabilité à long terme

Dans le domaine de la transmission industrielle de haute précision, les engrenages ne sont pas seulement des composants essentiels pour la transmission de puissance, mais leur sélection de matériaux, leur précision de fabrication et leur fiabilité à long terme ont un impact direct sur les performances et la durée de vie de l'ensemble du système. Le laiton, avec son excellente usinabilité, sa résistance à l'usure, sa résistance à la corrosion et ses propriétés autolubrifiantes, est un matériau idéal pour la fabrication d'engrenages de précision. Cependant, la production d'engrenages en laiton qui combinent une stabilité dimensionnelle exceptionnelle, une finition de surface supérieure et un fonctionnement silencieux à long terme nécessite un processus intégré et mature de fabrication de précision et de post-traitement.

Nous sommes spécialisés dans la fourniture de solutions d'engrenages en laiton tournés CNC personnalisées pour les clients industriels du monde entier. De la science des matériaux à l'usinage de précision, en passant par le traitement de surface professionnel, nous disposons d'un processus interne complet garantissant que chaque engrenage répond aux normes industrielles les plus strictes, répondant à vos exigences exigeantes en matière d'équipements d'automatisation, d'instruments de précision, de systèmes de vannes, de produits de consommation haut de gamme et d'autres domaines.

Avantages clés : Intégration de la science des matériaux, de l'usinage de précision et de l'optimisation des performances
Nous comprenons qu'un engrenage de qualité supérieure est le résultat de plusieurs facteurs qui fonctionnent ensemble. Nous ne nous contentons pas d'"usiner" ; nous fournissons une solution de performance complète, de la consultation de conception à la livraison du produit fini.

• Expertise en matériaux : Nous utilisons principalement du laiton de décolletage (par exemple, C36000), qui offre une usinabilité de pointe tout en conservant de bonnes propriétés mécaniques, permettant une précision dimensionnelle et une finition de surface extrêmement élevées, réduisant ainsi les besoins de post-traitement.
• Tournage et formage CNC de précision : En utilisant des centres de tournage-fraisage multi-axes, nous réalisons les profils de dents d'engrenage, les trous intérieurs, les faces d'extrémité et diverses caractéristiques complexes en une seule configuration, maximisant la concentricité, la perpendicularité et d'autres tolérances géométriques clés.
• Solutions intégrées de traitement de surface : En fonction de l'application de l'engrenage (par exemple, nécessitant une résistance à l'usure, une prévention du ternissement, une réduction du coefficient de frottement ou une esthétique spécifique), nous proposons un post-traitement professionnel tel que la passivation, le placage au nickel, le placage au chrome ou le revêtement Teflon (PTFE) pour améliorer la fonctionnalité.
• Contrôle qualité rigoureux : De la réception des matières premières à l'expédition du produit fini, chaque étape est assortie d'enregistrements d'inspection traçables. Nous vérifions non seulement les dimensions, mais nous nous concentrons également sur la précision du profil des dents, l'intégrité de la surface et les performances finales.

Point clé : Nos données de production indiquent que plus de 95 % des problèmes de bruit de transmission ou d'usure prématurée peuvent être attribués à des erreurs de profil de dents d'engrenage, à une mauvaise rugosité de surface ou à un traitement thermique inapproprié des matériaux. Par conséquent, nous concentrons notre surveillance sur ces domaines.

Notre flux de processus de fabrication intégré
Nous adoptons une approche systématique pour garantir que chaque engrenage répond aux normes les plus élevées.

2.1 Tournage CNC de précision et formage des dents : La source de la précision

• Stratégie de processus : L'utilisation d'outils en diamant de précision ou en carbure à grains ultrafins spécialement conçus pour le laiton, combinée à des paramètres de coupe optimisés, garantit une évacuation efficace des copeaux et une excellente qualité de surface (valeurs Ra jusqu'à 0,4-0,8 μm), jetant les bases d'un fonctionnement à faible bruit.
• Référence des paramètres (en utilisant C36000 comme exemple) :

Finition du tournage : Vitesse de coupe 150-250 m/min, avance 0,05-0,15 mm/tr, profondeur de passe 0,1-0,3 mm.

Formage des dents : Utilisation de l'engrenage à vis sans fin ou du fraisage de forme de haute précision, contrôlant strictement le profil des dents et l'erreur d'accumulation du pas.

• Point clé : Les pièces sont soigneusement nettoyées immédiatement après l'usinage pour éliminer tout fluide de coupe et copeaux de laiton, évitant ainsi la corrosion ou affectant le traitement ultérieur.

2.2 Ébavurage et traitement des bords : Garantir la sécurité et le bon fonctionnement

Effectuer un ébavurage et un chanfreinage précis, manuel ou automatisé (par exemple, C0.1-C0.3) sur tous les bouts et bords des dents, éliminant ainsi les points de concentration de contraintes, assurant un engrènement en douceur des engrenages et améliorant la sécurité de la manipulation.

2.3 Traitement de surface (facultatif) : Améliorer les performances et la durée de vie

• Passivation : Forme un film d'oxyde protecteur transparent, améliorant la résistance à la corrosion de l'engrenage et empêchant le ternissement naturel. C'est le choix standard pour maintenir la couleur d'origine du laiton et assurer une protection de base.
• Galvanoplastie :

Placage au nickel : Offre une dureté élevée, une excellente résistance à l'usure et à la corrosion, avec un aspect blanc argenté.

Placage au chrome : Offre une dureté de surface extrêmement élevée, une résistance à l'usure et un faible coefficient de frottement, avec un aspect brillant.

Placage au nickel chimique : Offre une couverture uniforme du revêtement, même sur des profils de dents complexes, offrant une bonne résistance à la corrosion et à l'usure.

• Revêtement imprégné de Teflon (PTFE) : Offre un coefficient de frottement extrêmement faible, une excellente lubrification à sec et des propriétés anti-adhésives, particulièrement adapté aux applications sans entretien ou à fonctionnement silencieux.

2.4 Inspection qualité et vérification des performances

• Inspection dimensionnelle et géométrique : Utilisation de machines de mesure tridimensionnelle (MMT) et d'instruments de mesure d'engrenages pour inspecter toutes les dimensions critiques, les profils de dents et les erreurs d'alignement des dents.
• Inspection de surface : Évaluation de la qualité d'usinage via des microscopes et des testeurs de rugosité de surface.
• Tests fonctionnels : Des tests d'engrènement appariés peuvent être effectués sur demande pour vérifier la douceur de fonctionnement et les niveaux de bruit.

Domaines d'application typiques

• Automatisation industrielle et robotique : Engrenages dans les réducteurs, les modules de transmission, les systèmes de positionnement de précision.
• Vannes et contrôle des fluides : Composants de transmission par engrenages dans les vannes de régulation, les débitmètres.
• Équipements médicaux et de laboratoire : Pièces de transmission de précision dans les instruments de diagnostic, les pompes à perfusion (nécessitant le respect des normes de propreté pertinentes).
• Biens de consommation haut de gamme et instruments de musique : Engrenages dans les mouvements de montres haut de gamme, les mécanismes de mise au point des appareils photo, les boutons de réglage des instruments.
• Équipements électriques et électroniques : Engrenages dans les petits servomécanismes, les serrures de haute qualité.

Considérations relatives aux coûts et au contrôle qualité
Principaux facteurs de coût :

• Complexité de l'engrenage : Module, nombre de dents, angle de pression, nécessité de formes de dents spéciales (par exemple, hélicoïdale, vis sans fin).
• Grade de précision : Exigences selon les normes DIN, AGMA ou JIS (par exemple, DIN Grade 6 contre 8).
• Matériau et post-traitement : Les alliages de laiton spéciaux sont plus coûteux ; le type et la couverture du placage/revêtement affectent le coût final.
• Certification et traçabilité : Documentation et tests requis pour répondre aux normes spécifiques à l'industrie (par exemple, automobile, médical).

Points de contrôle qualité essentiels :

• Matière première : Certification des matériaux (certificat d'usine).
• Après tournage : Inspection dimensionnelle complète, vérifications des paramètres clés du profil des dents.
• Après traitement : Test de l'épaisseur du revêtement (fluorescence des rayons X), test de résistance à la corrosion (par exemple, test au brouillard salin), test d'adhérence.
• Expédition finale : Inspection visuelle, propreté et vérification de l'emballage.

Foire aux questions (FAQ)
Q1 : Quels sont les avantages et les limites des engrenages en laiton par rapport aux engrenages en acier ?
A1 : Avantages : Plus facile à usiner, rentable ; excellente résistance à la corrosion ; bonne autolubrification, ce qui réduit le bruit de fonctionnement ; non magnétique ; conducteur électrique. Limites : La résistance et la dureté sont inférieures à celles de l'acier, ce qui les rend impropres aux applications à très forte charge ou à impact ; potentiel d'usure en cas de charges lourdes prolongées.

Q2 : Comment choisir le bon traitement de surface pour mon application ?
A2 : Cela dépend de vos besoins prioritaires :

• Protection de base contre la corrosion, maintien de la couleur d'origine : Choisir Passivation.
• Haute résistance à l'usure et à la corrosion, aspect blanc argenté : Choisir Placage au nickel.
• Résistance maximale à l'usure, faible frottement, aspect brillant : Choisir Placage au chrome.
• Nécessite un frottement extrêmement faible, un fonctionnement à sec ou une anti-adhérence : Envisager Revêtement Teflon.

Q3 : Quelles sont les plages de tolérance typiques que vous pouvez garantir ?
A3 : Pour les engrenages en laiton C36000 standard :

• Tolérance dimensionnelle du diamètre : Peut atteindre ±0,01 mm.
• Erreur de profil de dent : Peut généralement être contrôlée dans les grades DIN 7-9, en fonction du module et du grade de précision.
• Tolérance de concentricité/faux-rond : Peut être garantie à moins de 0,02 mm.
  Des exigences de précision plus élevées doivent être spécifiées lors de la demande de devis.

Nos capacités d'usinage et de traitement

• Formage de précision : Tournage CNC multi-axes, usinage composite tournage-fraisage, taillage/fraisage d'engrenages de précision.
• Traitement de surface :

Traitement mécanique : Ébavurage de précision, polissage.

Traitement chimique/électrochimique : Passivation, placage au nickel, placage au chrome, placage au nickel chimique.

Revêtements spéciaux : Revêtement imprégné de Teflon (PTFE).

• Autres services : Marquage laser (pour la traçabilité des pièces), nettoyage par ultrasons.

Matériaux courants
Les alliages de laiton (par exemple, C36000) peuvent être recommandés en fonction des exigences de performance mécanique.

Référence de précision typique

• Tolérance dimensionnelle du tournage CNC : ±0,01 mm ~ ±0,05 mm
• Précision du profil des dents : Jusqu'au grade DIN 7 (selon les spécifications des engrenages)
• Rugosité de surface : Ra 0,4μm ~ 1,6μm (selon le processus)

Certification
Certification du système de gestion de la qualité ISO 9001:2015.

Avis de non-responsabilité : Les paramètres de processus et les performances décrits ici sont basés sur l'expérience de production avec du laiton C36000 standard dans des conditions contrôlées. Les méthodes et paramètres optimaux peuvent varier en fonction de la géométrie spécifique de la pièce, de l'état de l'équipement, du lot de matériaux et des exigences d'application finale. Un prototypage complet est fortement recommandé avant la production en volume afin de valider l'adéquation de la chaîne de processus à votre produit spécifique. Toutes les données de performance doivent être confirmées sur la base de tests réels.
